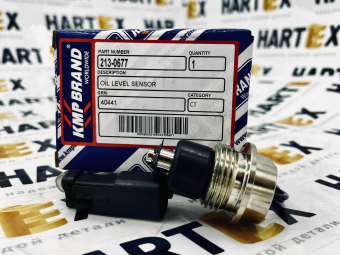

Датчик уровня масла CAT 3126 213-0677 (2130677, 170-9376, 1709376)

---

213-0677 — выключатель уровня жидкости, применяемый в поддонах двигателей и гидравлических баках техники Caterpillar. В отличие от аналогового датчика он не передаёт непрерывное значение уровня, а переключает электрическую цепь при достижении заданного положения жидкости. В каталоге CAT указано однополюсное однопозиционное исполнение.

Рабочий диапазон температуры составляет от −35 до +120 °C. Конструкция рассчитана на вибрацию, циклический нагрев и работу с моторным маслом, а в отдельных системах — со смесью воды и гликоля. Номер 213-0677 встречается в схемах контроля масла двигателей 3126B, C6.6, C7.1, C9, C15 и C18, а также в гидравлических системах машин.

Неисправность выключателя проявляется ложным предупреждением о низком уровне либо отсутствием сигнала при фактическом снижении уровня. Перед заменой проверяют количество и состояние масла, разъём, проводку, замыкание цепи и загрязнение чувствительной части. Диагностику выполняют при положении машины и температуре, предусмотренных инструкцией CAT, поскольку наклон и стекание масла после остановки влияют на результат.

Номера 213-0677 и 170-9376 используются для одной группы выключателей уровня. Деталь применяется на экскаваторах 312C, 312D, 318C, 320C, 320D, 322C и других моделях, но место установки может различаться. Для подбора сверяют номер снятого выключателя, длину, резьбу, разъём и серийный номер машины.
